AVE AVR Studio plugins.

© Harry Broeders.

Deze pagina is bestemd voor studenten van de Haagse Hogeschool - Academie voor Technology, Innovation & Society Delft.

De (oud) TH Rijswijk student Robin Bakels heeft als stageproject diverse plugins geschreven voor AVR Studio. Deze plugins kunnen gebruikt worden om de practicumopdrachten van MICPRG thuis te testen. Als je de plugins geïnstalleerd hebt is de AVR Studio simulator uitgebreid met de volgende componenten:

• LED.
• Schakelaar.
• Knight Rider: LED balk + schakelaar.
• ADC met analoge slider.
• Bierkelder: LED, temperatuursensor, koelelement en verwarming.
• Frequentiegenerator.
• LCD.
• Stackview.

Dit is de installatiefile van de plugins: setup.exe

Voorbeelden van het gebruik van de AVE AVR Studio plugins.

Bij het opstarten van AVR Studio worden de plugins meteen geladen. Je ziet dit in de knoppenbalk.

Als je een project geladen of aangemaakt hebt in AVR Studio zijn de knoppen niet actief. De knoppen worden pas actief als de AVR Simulator gestart wordt.

Voorbeeld Knight Rider: LED balk + schakelaar.

• Maak een directory micprg\opdr1c en kopieer het voorbeeld programma progs/opdr1c.c en de AVR Studio projectfile progs/opdr1c.aps in deze directory.
• Laad de projectfile opdr1c.aps in AVR Studio. Dit kun je doen door dubbel te klikken op de projectfile.
• Vertaal het C programma in ATmega32 machine code door op de knop te klikken.
• Kies de menuoptie Debug, Select Platform and Device... en selecteer AVR Simulator. Klik vervolgens op Finish. Controlleer in de status balk (rechts onder) of de juiste processor en debug device geselecteerd zijn.
  -
• Klik op de knop om het programma in de simulator te laden.
  -
  De simulator begint automatisch bij het begin van het programma en stopt op de eerste C coderegel die wordt uitgevoerd. In dit geval main.
  -

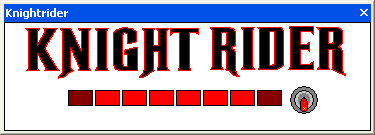

• Open de simulatie van de Knight Rider via de menuoptie Tools, AVE AVR Studio Plugins, Knight Rider of de knop .
  -

  -

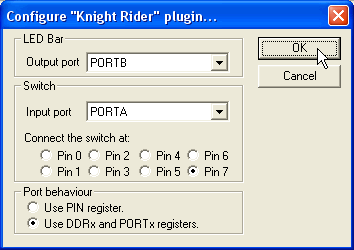

• Klik rechts op het Knight Rider window en kies Settings... Pas de settings als volgt aan:
  -

  -
• Je kunt het programma op de ATmega32 starten met de knop . Het Knight Rider window wordt echter niet bijgewerkt als de simulator runt. Het window wordt pas bijgewerkt als het programma op de ATmega32 gestopt wordt met de knop .
  -
• Als je wilt dat het Knight Rider window continue bijgewerkt wordt moet gebruik gemaakt worden van de knop om het programma te starten en te stoppen. De vertragingslus duurt in de simulator veel langer dan in het echt. Je kunt dit oplossen door de constante 30000 kleiner te maken (bijvoorbeeld 100).

Voorbeeld ADC.

Helaas werkt de ADC simulator in AVE AVR Studio plugins versie 2.0.0 nog niet helemaal perfect!

• Open een nieuw AVR Studio simulator project en schrijf een klein programma dat een ADC conversie start van de spanning op pin PA0. De klokfequentie van de simulator is default ingesteld op 4 MHz. Het programma moet wachten tot de conversie klaar is en daarna weer een nieuwe conversie starten.
• Open het slider window. De ADC zit verborgen achter deze AVE AVR Studio plugin.


  -

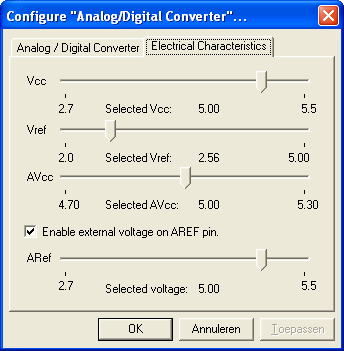

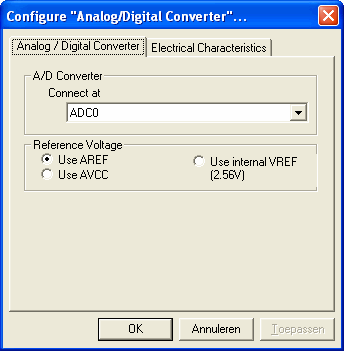

• Klik rechts op het slider window en kies Settings... Pas de settings als volgt aan:
  -

• Stel een spanning in met behulp van de slider. Bijvoorbeeld 2500 mV.
• Je moet het programma stap voor stap uitvoeren omdat anders de ADC (plugin) simulatie niet werkt. Dit kun je doen door steeds op F11 te drukken.

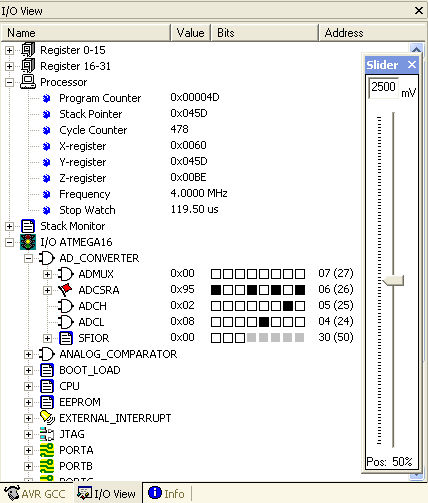

• Mijn programma gaf naar ongeveer 50 stappen het volgende resultaat:



  Je ziet dat de ADIF vlag (bit 4 in het ADCSRA register) geset is om aan te geven dat de conversie klaar is. De waarde in het ADC register (ADCH en ADCL) is 0x0208. Deze waarde zou eigenlijk 0x200 of 0x1FF moeten zijn. De waarde van de slider kan echter maar op 1% nauwkeurig ingesteld worden en de afwijking bevind zich binnen deze 1%. Het is natuurlijk wel een beetje jammer dat de ingang van de 10 bits ADC maar op 6,5 bits nauwkeurig in te stellen is.

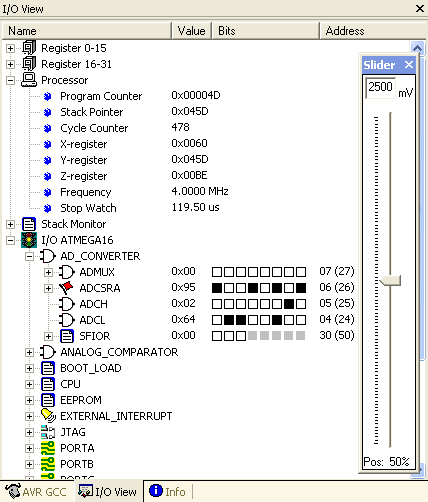

  Het gedag van de ADC is ook niet goed reproduceerbaar. Toen ik het programma opnieuw opstartte was het resultaat 0x0263. Ik heb geen idee waar deze afwijking vandaan komt :-(


  -
• Helaas moeten we concluderen dat de ADC simulatie plugin niet erg bruikbaar is.
