Deze pagina is bestemd voor studenten van de Haagse Hogeschool - TH Rijswijk/Academie voor Engineering groep EP2.1.

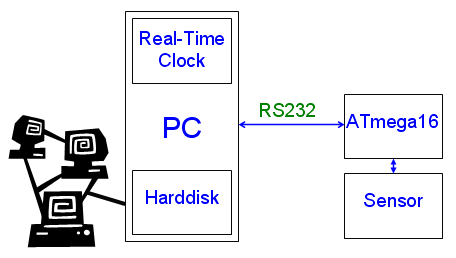

Bij deze opdracht maken we een data-acquisitie systeem waarbij de ATmega16 vanuit de PC, via een seriële verbinding, de opdracht krijgt om een meting uit te voeren. Het resultaat van de meting wordt via dezelfde seriële verbinding naar de PC gestuurd en moet daar op het scherm worden getoond en ook worden opgeslagen in een tekstfile samen met de datum en de tijd van de meting. Het programma op de PC moet ervoor zorgen dat ongeveer 1x per 5 seconden een meting wordt gedaan. De meting bestaat uit het meten van de analoge spanning op pin PA0 van de microcontroller. Het resultaat is een spanning tussen de 0.00 en de 5.00 V.
Maak eerst het programma op de ATmega16. Dit programma kun je testen door op de PC gebruik te maken van het programma Hyperterminal. Maak vervolgens het programma op de PC.
Maak een stappenplan en maak voordat je een (deel)programma gaat coderen eerst een ontwerp op papier. De practicumdocent zal naar dit stappenplan en ontwerp vragen bij het aftekenen van je opdracht.
Dit programma is thuis niet te simuleren omdat de seriële poort van de ATmega16 niet gesimuleerd kan worden in AVR Studio.
Deze opdracht kun je op het EPRO1 AVR bord testen als je zelf een potentiometer aansluit op PA0 (zoals hier beschreven).
