Windows GUI applicatie met Microsoft Visual C++ 2008 Express Edition.

Deze pagina is bestemd voor studenten van de Haagse Hogeschool - Academie voor Technology, Innovation & Society Delft.

Met behulp van Visual C++ kun je twee soorten windows applicaties ontwikkelen:

GUI (Graphical User Interface) applications.
Dit zijn, zoals de naam al zegt, applicaties met een grafische gebruikers interface (menu, buttons, toolbar, statusbar, dialog boxes enz.).
Console applications.
Console applicaties zijn windows programma's die geen gebruik maken van een grafische gebruikers interface en die draaien in een console window.

Tot nu toe hebben we bij dit practicum console applicaties gemaakt. Ik zal jullie op deze pagina laten zien hoe eenvoudig het is om een Windows applicatie (inclusief menu, knoppen enz) in elkaar te zetten met behulp van Microsoft Visual C++ 2008 Express Edition.

Inhoud.

Het Windows operating systeem.
Je eerste windows GUI programma met behulp van Visual C++.
Reageren op de muis.
Toevoegen van menubalk en knoppenbalk.
Toevoegen van dialog schermen.
Tips en Trucs.
Meer informatie.

Het Windows operating systeem.

Voordat we kunnen beginnen moet ik jullie eerst enkele dingen vertellen over het Windows OS (operating systeem). Zoals je wel weet is het operating systeem verantwoordelijk voor alle beheerszaken in de PC. Het operating systeem is onder andere verantwoordelijk voor:

Procesbeheer:
- Starten en afbreken van applicaties.
- "Tegelijkertijd" laten draaien van verschillende applicaties.
Geheugenbeheer:
- Toewijzen van geheugen aan de verschillende actieve applicaties.
- Beheren van het "virtuele" geheugen.
Filebeheer:
- Beheer van de harde schijf en andere schijven.
Input/Output-beheer:
- Aansturen van het beeldscherm.
- Communicatie met een modem.
- Inlezen van de muis.
- Inlezen van het toetsenbord.
- Aansturen van de netwerkkaart.

Een applicatie kan (moet) dus voor al deze zaken gebruik maken van het operating systeem. De vraag is nu hoe communiceert jouw Windows-applicatie met het Windows OS. Dit gaat door middel van functie-aanroepen. Alle functies die aan te roepen zijn in het Windows operating systeem vormen een zogenaamde API (Application Programmers Interface). Als we gebruik maken van de zogenoemde Windows API dan draaien onze applicaties op WindowsXP, Windows Vista en Windows 7. Het aantal functies in deze API is heel groot en het gebruik van deze API is zeker niet eenvoudig. Behalve dat onze applicatie met het Windows OS moet communiceren moet het Windows OS ook events (gebeurtenissen) aan onze applicatie kunnen doorgeven. Denk daarbij aan dingen zoals:

De gebruiker heeft de muis op een window van de applicatie geplaatst.
De gebruiker heeft een bepaalde menu optie van de applicatie geselecteerd.
De gebruiker heeft iets ingetypt in een window van de applicatie.
Via het netwerk is een TCP/IP message bestemd voor de applicatie ontvangen.
enz.

Als z'n event optreedt dan stuurt het Windows OS een message naar het Window waarop dit event betrekking heeft. Een applicatie kan bestaan uit meerdere windows. Het OS ziet een knop of een scrollbar overigens ook als een apart "window". Elk window moet daarom bij het opstarten het adres van een zogenaamde messagehandler opgeven aan het OS. Als er dan een event optreedt dan zal het Windows OS de messagehandler van het betreffende window aanroepen. Als argument geeft Windows dan een message datastructuur mee. Deze message bevat het message-id en enkele parameters. De messagehandler van een window bestaat dus uit een groot switch statement waarin bepaald wordt welke message het OS naar dit window stuurt en welke actie het window daarop moet ondernemen.

Samengevat kunnen we dus zeggen:

Een applicatie kan een opdracht of boodschap aan het Windows OS doorgeven door een API functie aan te roepen.
Het Windows OS geeft events door aan een applicatie door de messagehandler van een window van deze applicatie aan te roepen met een message als argument.

De meeste windows applicaties zullen nadat ze opgestart zijn niets anders doen dan wachten op messages van het OS en afhankelijk van deze message's bepaalde acties uitvoeren. Omdat de events die optreden het gedrag van z'n programma bepalen noemt men zulke programma's event-driven.

Het Windows operating systeem heeft dus geen object georiënteerde interface maar een procedurele interface. Het ligt natuurlijk voor de hand om een groep met classes te ontwikkelen die de complexiteit van de win32 API voor ons verbergen. Een verzameling bij elkaar behorende classes die gebruikt kunnen worden om bepaalde applicaties te ontwikkelen (in dit geval GUI = Graphical User Interface applicaties) wordt een framework genoemd. Er zijn meerdere bekende frameworks voor het ontwikkelen van Windows applicaties:

MFC Microsoft Foundation Library. Dit framework is door de makers van het Windows OS gemaakt en dus erg populair. De Express Editions van Visual Studio worden geleverd zonder de MFC libraries. Voor het .NET platform bied Microsoft de Framework Class Library (FCL) deze wordt wel meegeleverd met de Express Editions van Visual Studio. Wij zullen in deze tutorial gebruik maken van deze class library.
Qt is een gratis open source C++ library voor het ontwikkelen van GUI applicaties. De library en de bijbehorende tool Qt Creator zijn ontwikkeld door Trolltech dat inmiddels is overgenomen door Nokia.
VCL Visual Component Library van Borland. Deze library is ontwikkeld in Object Pascal voor Delphi en later omgezet naar C++ voor C++ Builder.
WxWidgets. Dit is een gratis open source C++ class library voor het maken van cross platform GUI applicaties onder Windows.

Behalve de frameworks bieden zowel Microsoft, Nokia als Borland ontwikkeltools die het gebruik van deze frameworks aanzienlijk vereenvoudigen. Microsoft noemt deze hulptools Wizards. Zo heeft de Microsoft C++ ontwikkelomgeving een ClassWizard en een ApplicationWizard. De C++ Builder ontwikkelomgeving en de Qt ontwikkelomgeving hebben vergelijkbare tools.

Je eerste windows GUI programma met behulp van Visual C++.

Als je een applicatie ontwikkelt met behulp van het MFC framework maak je (bijna zonder dat je er erg in hebt) gebruik van overerving. Om een GUI applicatie te kunnen maken moet je het volgende doen:

Start Visual C++.
Kies File, New, Project ...

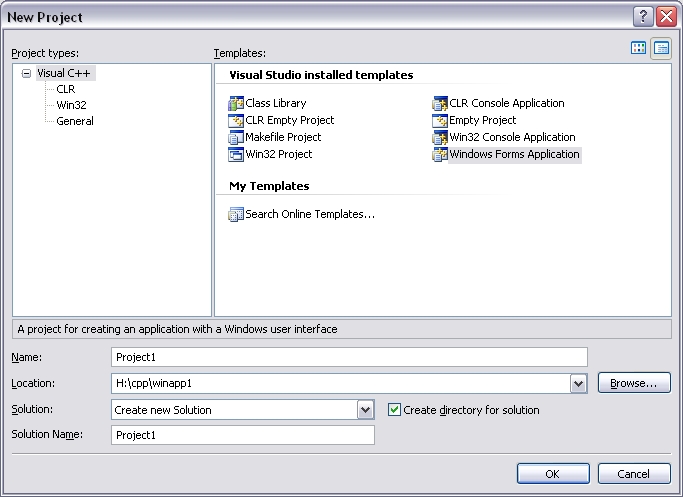

Kies voor Windows Forms Application.

-
Blader naar de directory waarin je het programma wilt opslaan. B.v. H:\cpp\winapp1. Kies (eventueel) een andere naam voor het project en de solution.
Je kunt het programma nu compileren en starten door op F5 te drukken. Misschien krijg je eerst een scherm met de melding dat het project "out of date" is.
Vink in dat geval "Do not show this dialog again" aan, en kies voor het opnieuw compileren.

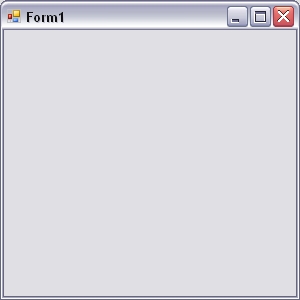

Het programma bestaat uit een leeg window getiteld Form1:

-
Sluit het window Form1.

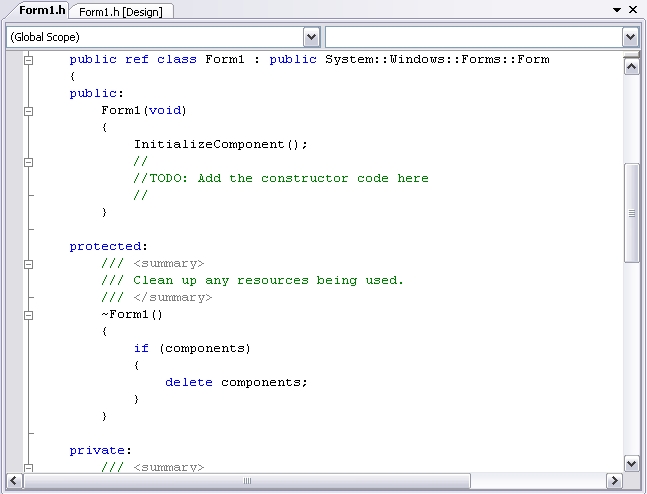

Deze door Visual C++ aangemaakte "lege" applicatie bestaat uit één class. Kies View, Code. Nu verschijnt de class declaratie van Form1 in de editor.

-
Je ziet dat deze class is afgeleid van de class System::Windows::Forms::Form. Het keyword ref is een Microsoft specifieke uitbreiding van C++. De class Form heeft heel veel properties en memberfuncties die Form1 dus allemaal overerft. Properties zijn een specifieke Microsoft uitbreiding van C++. Op dit moment kun je net doen of properties membervariabelen zijn. Deze properties kun je eenvoudig aanpassen in de Property Grid dat verschijnt als je op de tab Form1.h [Design] klikt.

-

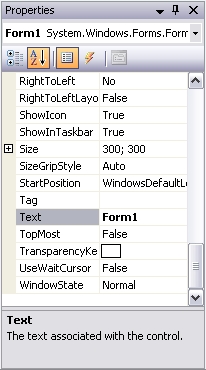

Pas de volgende properties aan:
- Zet Text op Een window met een kruis. Deze tekst komt in de titelbalk van het Window.
- Zet Size op 275; 275. Het eerste getal staat voor de breedte, het tweede voor de hoogte.
- Zet BackColor op Window.
Compileer en run het programma (F5). Het window ziet er nu als volgt uit:

-
Als het window getekend moet worden stuurt het OS een message (WM_PAINT) naar het window. We kunnen reageren op dit event door met behulp van de Property Grid een eventhandler te definiëren. Klik op de tab Events (het bliksemicoontje) en selecteer de regel Paint en dubbelklik op het invoerveld. De memberfunctie Form1_Paint wordt nu automatisch aan de class Form1 toegevoegd en de code voor deze memberfunctie wordt in de editor geopend.
-

-
Het ^ teken is een specifieke Microsoft uitbreiding van C++ en wordt gebruikt om een zogenoemde handle (soort pointer) naar een managed object mee te definiëren. Een managed object wordt gemaakt met gcnew (ook weer een specifieke Microsoft uitbreiding van C++) en wordt automatisch opgeruimd (deleted) als het niet meer nodig is. Dit automatisch opruimen wordt garbage collection genoemd.

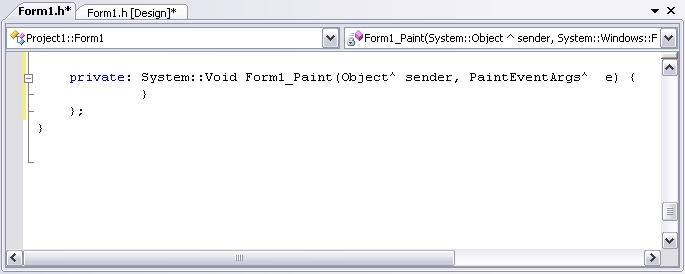

Voer in de memberfunctie Form1_Paint de volgende code in:

e->Graphics->SmoothingMode = Drawing2D::SmoothingMode::AntiAlias;

Pen^ pen = gcnew Pen(Color::Gray, 2);
e->Graphics->DrawLine(pen, 0, 0, this->ClientSize.Width, this->ClientSize.Height);
e->Graphics->DrawLine(pen, 0, this->ClientSize.Height, this->ClientSize.Width, 0);

System::Drawing::Font^ font = gcnew System::Drawing::Font("Arial", 20);
e->Graphics->DrawString("Hallo!", font, Brushes::Blue, 10, 10);

Compileer en run het programma (F5). Het window ziet er nu als volgt uit:

-
De class Form1 is afgeleid van Form en deze class bevat een groot aantal properties en memberfuncties (methods). Zet in de editor de cursor op het woord Form en druk op F1 om uit te vinden welke properties en memberfuncties beschikbaar zijn.

-

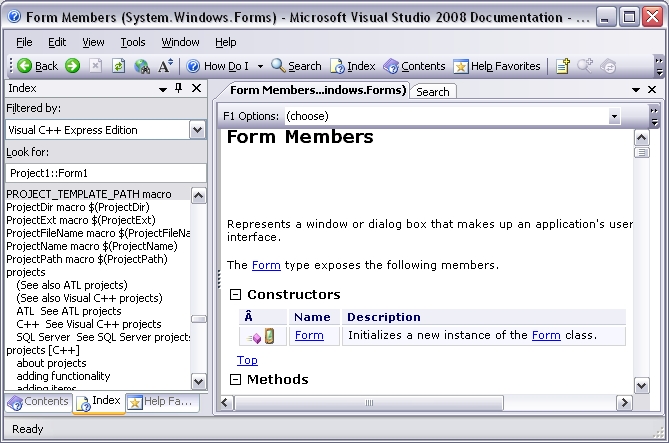

Als je bovenaan op Form klikt, dan zie je de gegevens van de klasse zelf. Als je dan naar beneden scrollt, kom je bij Inheritance Hierarchy. Daar zie je dat een Form is afgeleid van ContainerControl die is afgeleid van ScrollableControl die is afgeleid van Control die is afgeleid van Component die is afgeleid van MarhalByRefObject die (tot slot) is afgeleid van Object. Ben je er nog?
Als je een pagina teruggaat, dan zie je onder Methods de memberfuncties die je kunt aanroepen.
Als je naar Properties scrollt zie je de beschikbare properties. Als je nog een stukje naar beneden scrollt vindt je de properties BackColor en Text (overgeërfd van Control) die we al eerder met behulp van de Property Grid hadden aangepast.
Als je naar Events scrollt zie je welke events (windows messages) deze class kan afvangen. Uiteraard staat het Paint event dat we hebben afgevangen ook in deze lijst.
Ga terug naar de editor, en scroll naar Form1_Paint . Zet de cursor op het woord PaintEventArgs en druk op F1. In de lijst met properties kun je vinden dat de variabele (property) Graphics die we in de memberfunctie Form1_Paint hebben gebruikt een pointer naar een object van het type Graphics is. Klik erop om die property te bekijken. De eigenschappen van deze class kun je in de helpfile vinden (klik op Graphics onder Property Value):

-

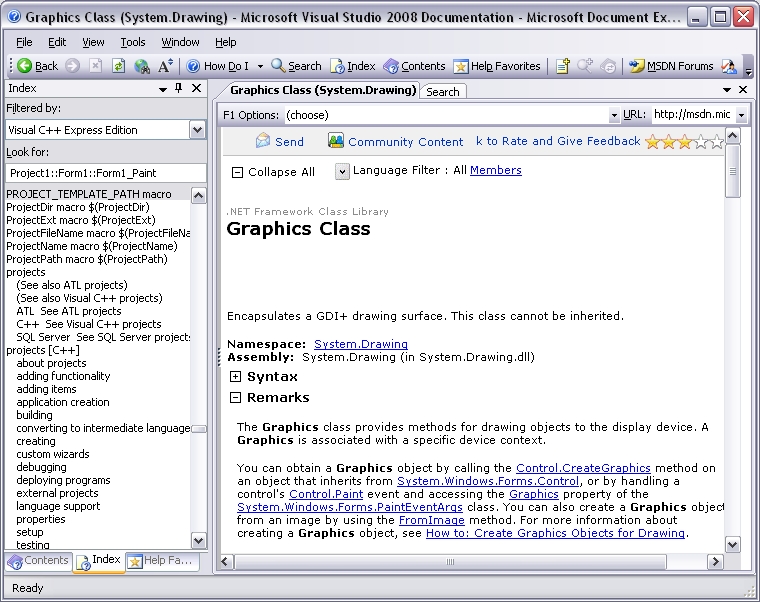

Zoals je in deze helpfile kunt lezen is een Graphics een ding waarop je kunt schrijven of tekenen. De class Graphics bevat veel properties en memberfuncties die je kunt gebruiken om te tekenen/schrijven. Laten we de volgende 3 regels van de memberfunctie Form1_Paint nog eens wat beter bekijken.
```
Pen^ pen = gcnew Pen(Color::Gray, 2);
e->Graphics->DrawLine(pen, 0, 0, this->ClientSize.Width, this->ClientSize.Height);
e->Graphics->DrawLine(pen, 0, this->ClientSize.Height, this->ClientSize.Width, 0);
```
In de eerste regel heb ik een nieuw object van het type Pen gemaakt. Deze pen kan je in het Graphics object gebruiken om mee te tekenen. Zoals je in de help kunt vinden bevat een Pen een kleur en een dikte. In de constructor heb ik deze eigenschappen opgegeven. De kleur is een constante van de enumeratie Color. Als kleur heb ik Color::Gray gebruikt, en de dikte van de pen heb ik op 2 pixels ingesteld.
Op de tweede regel gebruik ik de memberfunctie DrawLine van Graphics om met de pen een lijn te tekenen van de positie 0,0 (linker bovenhoek) naar de positie ClientSize in het venster. ClientSize is een property (een soort member variabele) van Form1 (overgeërfd van Form) die het formaat van de binnenkant van het venster aangeeft. ClientSize is van het type Size dat een Width en een Height bevat. De positie ClientSize.Width,ClientSize.Height komt dus overeen met de rechter benedenhoek van het window.
De derde regel is in principe hetzelfde als de tweede regel, alleen de y-coördinaten zijn omgedraaid. Deze regel tekent dus een grijze lijn van 2 pixels breed van linksboven naar rechtsonder in het window. Deze 3 regels samen tekenen een grijs kruis in het window.
Opdracht A.

Probeer nu zelf met behulp van de helpfiles van Visual C++ de rest van de Form1_Paint memberfunctie te verklaren.
Aan het window kun je een eigen icoontje (plaatje linksboven in een window) koppelen. Hiervoor kan je program.ico gebruiken. Sla deze op in dezelfde directory als je project.
Je kan ook je eigen icoontje maken. Zo is er voor Paint.NET een plugin beschikbaar. Er zijn ook andere freeware tools beschikbaar.
- Zoek in de Property Grid de property Icon en klik op het knopje dat verschijnt zodra je deze property selecteert.
- Druk op de knop ernaast en selecteer het zo juist aangemaakte .ico bestand.
- Run de applicatie om je icoontje te bewonderen.

Opdracht B.

Pas het programma nu zodanig aan dat het kruis met een groene stippellijn die slechts 1 pixel dik is wordt getekend. Zorg er tevens voor dat de tekst veel groter en in een rode kleur wordt weergegeven.

Reageren op de muis.

Laten we het programma nu eens zodanig aanpassen dat dit programma reageert op bepaalde events die veroorzaakt worden door de gebruiker. Bijvoorbeeld op een muisklik. We willen het volgende:

Als op de rechtermuisknop wordt gedrukt dan moet een rood kruis getekend worden.
Als op de linkermuisknop wordt gedrukt dan moet een groen kruis getekend worden.

Om dit mogelijk te maken moeten we een eventhandler schrijven de juiste acties uitvoert als op een muisknop wordt gedrukt:

In de class Form1 moet een private variabele van het type Color worden opgenomen genaamd penKleur. Deze variabele wordt in de constructor op Color::Gray (grijs) gezet en in de Form1_Paint memberfunctie gebruikt om de kleur van de pen te kiezen.

Het private gedeelte van Form1 ziet er nu als volgt uit:

private:
    /// <summary>
    /// Required designer variable.
    /// </summary>
    System::ComponentModel::Container ^components;

    Color penKleur;

De constructor wordt nu:

Form1(void)
{
    InitializeComponent();
    penKleur = Color::Gray;
}

Het begin van Form1_Paint wordt nu:

e->Graphics->SmoothingMode = Drawing2D::SmoothingMode::AntiAlias;

Pen^ pen = gcnew Pen(penKleur, 2);
e->Graphics->DrawLine(pen, 0, 0, this->ClientSize.Width, this->ClientSize.Height);
e->Graphics->DrawLine(pen, 0, this->ClientSize.Height, this->ClientSize.Width, 0);

System::Drawing::Font^ font = gcnew System::Drawing::Font("Arial", 20);
e->Graphics->DrawString("Hallo!", font, Brushes::Blue, 10, 10);

Met behulp van het Property Grid kun je het event MouseDown afvangen. De benodigde code ziet er als volgt uit:
```
private: System::Void Form1_MouseDown(System::Object^  sender, System::Windows::Forms::MouseEventArgs^  e)
{
  switch(e->Button) {
    case System::Windows::Forms::MouseButtons::Right: penKleur = Color::Red; break;
    case System::Windows::Forms::MouseButtons::Left: penKleur = Color::Green; break;
  }
  Invalidate();
}
```
De memberfunctie die het MouseDown event afhandeld Form1_MouseDown heeft parameters e dat van het type MouseEventArgs is . Deze bevat onder andere de property Button die aangeeft welke muisknop (links, midden of rechts) is ingedrukt.
Ook bevat MouseEventArgs de properties X en Y. Deze properties bevatten de positie in het window waar de muiscursor zich bevond toen op de muisknop werd gedrukt.
De MouseEventArgs bevat echter geen informatie over welke combinatietoets eventueel is ingedrukt. Hiervoor kun je onderstaande code gebruiken:
```
bool shift = (this->ModifierKeys & Keys::Shift) == Keys::Shift;
bool control = (this->ModifierKeys & Keys::Control) == Keys::Control;
bool alt = (this->ModifierKeys & Keys::Alt) == Keys::Alt;
```
In de FormMouseDown memberfunctie kennen we de gewenste kleur toe aan de variabele penKleur en roepen we de memberfunctie Invalidate van de baseclass Control aan. Deze aanroep zal een win32 API functie aanroepen waarmee de applicatie aan het Windows OS vraagt of die het window opnieuw wil tekenen. Als het Windows OS hier tijd voor heeft dan stuurt hij dit window de message WM_PAINT. Deze message zal het aanroepen van de memberfunctie Form1_Paint tot gevolg hebben waarin het window opnieuw wordt getekend. We kunnen ook zelf meteen de memberfunctie Form1_Paint aanroepen vanuit de Form1_MouseDown functie. Als we Invalidate aanroepen wordt het window echter eerst gewist en dat gebeurt niet als we rechtstreeks Form1_Paint aanroepen.

Opdracht C.

Als je de grootte van het window aanpast door aan de randen van het window te trekken dan wordt het kruis niet opnieuw getekend. Dit geeft een slordig beeld. Als een window van grootte veranderd stuurt het windows OS de message WM_SIZE (event Resize). Zorg er voor dat het window netjes opnieuw wordt getekend als de grootte wijzigt.

Opdracht D.

Pas het programma aan zodat de kleur van het kruis ook met het toetsenbord aangepast kan worden. Als je op een G drukt moet de kleur groen worden, als je op een R drukt rood en als je op een B drukt blauw. Om dit voor elkaar te krijgen moet je de windows message WM_CHAR (event KeyPress) afvangen. Maak gebruik van de helpfiles om de benodigde informatie te vinden. Zorg er ook voor dat het programma alleen nog op de muis knoppen reageert als je op de muis klikt terwijl je de control toets indrukt.

Toevoegen van menubalk en knoppenbalk.

Visual C++ bevat een groot aantal kant en klare componenten. Laten we eens kijken hoe je deze componenten kunt gebruiken om je programma van een menubalk en een knoppenbalk te voorzien. Deze componenten kunnen we gebruiken om commando's naar het programma te sturen.

Bepaalde commando's zullen zowel in de knoppenbalk als in de menubalk voorkomen. Verderop staat beschreven hoe je geen dubbele code hoeft te schrijven.

Hieronder volgt een overzicht van de commando's die we willen toevoegen:

Commando Menu In knoppenbalk? Beschrijving

Afsluiten

-

Nee

Sluit de applicatie.

Blauw

Kleur

Ja

Kleur het kruis blauw.

Groen

Kleur

Ja

Kleur het kruis groen.

Rood

Kleur

Ja

Kleur het kruis rood.

Commando	Menu	In knoppenbalk?	Beschrijving
Afsluiten	-	Nee	Sluit de applicatie.
Blauw	Kleur	Ja	Kleur het kruis blauw.
Groen	Kleur	Ja	Kleur het kruis groen.
Rood	Kleur	Ja	Kleur het kruis rood.

Voordat we deze commando's gaan toevoegen gaan we eerst de plaatjes voor de knoppen tekenen:

Open een tekenprogramma, en maak een nieuwe bitmap aan.
Kies voor een grootte van 16x16, en 16 kleuren.
Teken een plaatje voor bij het commando (de knop) blauw. Bijvoorbeeld: blauw.bmp.
Kies File, Save en sla de file op in hetzelfde directory als het project onder de naam blauw.bmp.
Maak op dezelfde manier de files groen.bmp groen.bmp en rood.bmp rood.bmp.

We beginnen met het toevoegen van de menubalk:

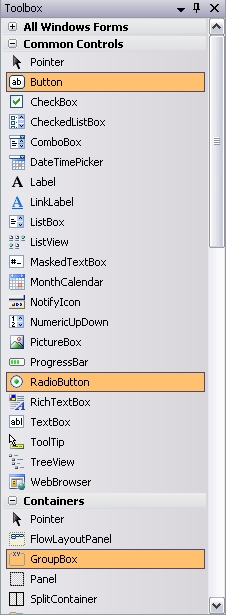

Dubbelklik op de MenuStrip component in de Toolbox. De Toolbox kun je zichtbaar maken via de tab aan de rechterkant of door op Ctrl+Alt+x te drukken.

-
Je ziet dat er onder het applicatie window een nieuw icoontje is verschenen. Dit icoontje is bij het uitvoeren van het programma niet zichtbaar maar kan bij het ontwikkelen van het programma gebruikt worden om de MenuStrip te benaderen.

-
De commando's kunnen nu als volgt aan de MenuStrip worden toegevoegd:
- Klik in het formulier op menuStrip1. Klik nu op Type Here.
- Typ in dat vakje &Afsluiten. Een & voor een letter zorgt ervoor dat deze letter in het menu onderstreept wordt als de ALT toets wordt ingedrukt. Je kunt dan die letter samen met de ALT toets indrukken om de betreffende menuoptie te selecteren.
- Klik nu op Type Here rechts van Afsluiten.
- Typ hier &Kleur.
- Klik nu op Type Here onder Afsluiten.
- Type hier &Blauw.
- Doe hetzelfde voor groen en rood, allebei onder blauw (vergeet de ampersands niet).

  -
- Dubbelklik op Afsluiten. De memberfunctie afsluitenToolStripMenuItem_Click wordt nu aangemaakt en in de editor geopend. Vul hier de volgende code in:
```
Close();
```
- Ga terug naar de designer.
- Klik op het menu, daarna op Kleur en dubbelklik vervolgens op Blauw. De memberfunctie blauwToolStripMenuItem_Click wordt nu aangemaakt en in de editor geopend. Vul hier de volgende code in:
```
penKleur = Color::Blue;
Invalidate();
```
  Als het commando Blauw wordt gekozen wordt nu dus de penKleur op Color::Blue gezet en wordt het window opnieuw getekend.
- Voeg nu op dezelfde manier de memberfuncties voor Groen en Rood toe.
- Als je op een commando in het menu dubbelklikt dan wordt de bijbehorende code in de editor geopend! Dit is erg handig als je de bij een commando behorende code wilt wijzigen.

We kunnen nu de knoppenbalk als volgt toevoegen:

Dubbelklik op de ToolStrip in de Toolbox.

-
Je ziet dat er in het applicatie window een (lege) toolstrip is verschenen.

-
Ook is er onder het applicatie window een nieuw icoontje verschenen.

-
Gebruik de Property Grid om de volgende properties te wijzigen :
- Zet GripStyle op Hidden.
- Zet Padding op 10;4;0;4.
De commando's kunnen nu als volgt aan het ToolStrip worden toegevoegd:
- Klik in de ToolStrip op het icoontje Add ToolStripButton. Er wordt een nieuwe button aangemaakt, en gelijk geselecteerd.
- Klik in de Property Grid bij Image op het knopje.
- Kies het bestand blauw.bmp.
- Zet de ImageTransparentColor op White.
- Zet de Text property op Blauw.
- Ga nu in de Property Grid naar Events (het bliksemicoontje).
- Klik nu op de regel Click (niet dubbelklikken!).
- Als je op de DropDownknop klikt, zie je de events die je hebt aangemaakt voor het menu.
- Selecteer nu het blauwToolStripMenuItem_Click event. Zo kan je de eerder gemaakte code hergebruiken.

  -
- Voeg op dezelfde manier de knoppen voor groen.bmp en rood.bmp toe.
- Zorg ook dat je de juiste menu-events voor deze knoppen kiest.

  -
- Als je op een knop in de knoppenbalk dubbelklikt dan wordt de code van het bijbehorende commando in de editor geopend! Dit is erg handig als je de bij een commando behorende code wilt wijzigen.

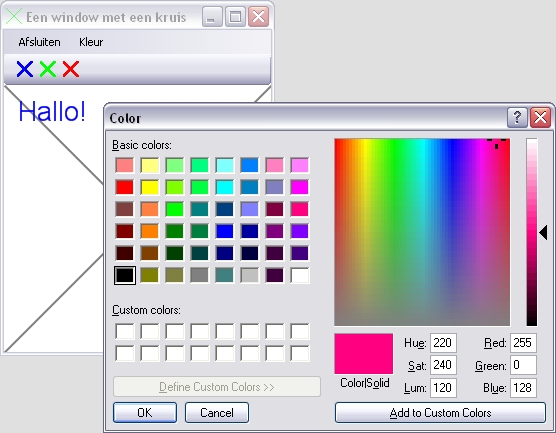

Compileer en test het programma (F5).

-

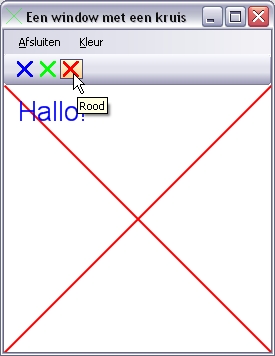

De knoppen en het menu werken prima. Als je met de muis over een knop beweegt zie je de hint met de juiste kleur. Dit kan je ook uitschakelen door de property ShowItemToolTips van de ToolStrip op false te zetten.

Helaas staan de knoppenbalk en de statusbalk over het kruis heen getekend. Dit kunnen we oplossen door het kruis niet rechtstreeks op de Form te tekenen maar gebruik te maken van het Panel component:

Dubbelklik op de Panel component in de Property Grid (onder Containers).

-
Je ziet dat er in het applicatie window een panel is verschenen.

-
Gebruik de Property Grid om de volgende properties te wijzigen :
- Zet Dock op Fill (het middelste blokje). Dit zorgt ervoor dat het Panel alle (nog vrije) ruimte in de TForm1 opvult.
- Selecteer nu in de Property Grid het object Form1 en zet Size op 275;356.

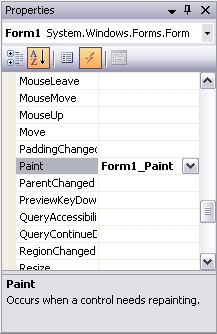

Klik in het Panel en gebruik de Property Grid om de event Paint af te vangen.

Vul in de memberfunctie panel1_Paint de volgende code in:

e->Graphics->SmoothingMode = Drawing2D::SmoothingMode::AntiAlias;

Pen^ pen = gcnew Pen(penKleur, 2);
e->Graphics->DrawLine(pen, 0, 0, panel1->Width, panel1->Height);
e->Graphics->DrawLine(pen, 0, panel1->Height, panel1->Width, 0);

System::Drawing::Font^ font = gcnew System::Drawing::Font("Arial", 20);
e->Graphics->DrawString("Hallo!", font, Brushes::Blue, 10, 10);

Verwijder de memberfunctie Form1_Paint.
Verwijder ook de declaratie in Windows Form Designer generated code). Het gaat om de volgende regel:
```
this->Paint += gcnew System::Windows::Forms::PaintEventHandler(this, &Form1::Form1_Paint);
```
Klik in het Panel en gebruik de Object Inspector om de event MouseDown af te vangen.

Vul in de memberfunctie panel1_MouseDown de volgende code in:

switch(e->Button) {
  case System::Windows::Forms::MouseButtons::Right: roodToolStripMenuItem_Click(this, EventArgs::Empty);  break;
  case System::Windows::Forms::MouseButtons::Left:  groenToolStripMenuItem_Click(this, EventArgs::Empty); break;
}
Invalidate();

Verwijder de memberfunctie Form1_MouseDown (ook uit de declaratie).

Om helemaal consequent te zijn moet de code van de memberfunctie Form1_KeyPress gewijzigd worden in:

switch(e->KeyChar) {
  case 'r': case 'R': roodToolStripMenuItem_Click(this, EventArgs::Empty); break;
  case 'g': case 'G': groenToolStripMenuItem_Click(this, EventArgs::Empty); break;
  case 'b': case 'B': blauwToolStripMenuItem_Click(this, EventArgs::Empty); break;
}

Als het goed is heb je nu een aantal keer de volgende code staan:
```
Invalidate();
```
Aangezien dit de form zelf ververst, moeten we dit aanpassen zodat het panel wordt ververst. Vervang deze code daarom met onderstaande code:
```
panel1->Invalidate();
```
Compileer en test het programma (F5):

-

Het aanpassen van de kleur door op de muisknoppen te klikken is nu een beetje overbodig.

Verwijder de memberfunctie panel1_MouseDown (ook uit de declaratie).

Opdracht E.

Breidt het programma uit met een zogenaamd "context menu" (een popup menu dat verschijnt als je op de rechtermuisknop drukt) waarmee je de kleur van het kruis kunt kiezen. Dit kun je doen door een ContextMenuStrip component (Menus & Toolbars) aan Form1 toe te voegen. Je moet ook de property ContextMenuStrip van Form1 vullen met het zojuist aangemaakte ContextMenuStrip1.

Toevoegen van dialog schermen.

Windows kent een aantal zogenaamde "common dialogs". Dit zijn standaard in Windows beschikbare dialogs. Laten we ons programma eens uitbreiden met de standaard dialog om een kleur te kiezen.

Dubbelklik op de ColorDialog component onder Dialogs in de Toolbox.

-
Je ziet dat er onder het applicatie window een nieuw icoontje is verschenen. Dit icoontje is bij het uitvoeren van het programma niet zichtbaar maar kan bij het ontwikkelen van het programma gebruikt worden om de ColorDialog te benaderen.

-

Breidt de memberfunctie Form1_KeyPress als volgt uit:

switch(e->KeyChar) {
  case 'r': case 'R': roodToolStripMenuItem_Click(this, EventArgs::Empty); break;
  case 'g': case 'G': groenToolStripMenuItem_Click(this, EventArgs::Empty); break;
  case 'b': case 'B': blauwToolStripMenuItem_Click(this, EventArgs::Empty); break;
  case 'k': case 'K':
    if (colorDialog1->ShowDialog() == System::Windows::Forms::DialogResult::OK) {
      penKleur = colorDialog1->Color;
      panel1->Invalidate();
    }
  break;
}

Compileer en test het programma (F5). De colordialog kan worden opgeroepen door op de K toets te drukken.

-

Opdracht F.

Zorg ervoor dat het commando kiezen ook in de menubalk, in de knoppenbalk en in het popupmenu wordt opgenomen. Maak weer een Click methode aan voor het commando in het menu, en roep die aan in Form1_KeyPress, en bij het Click event van de ToolStrip.

Het is ook mogelijk om zelf dialog schermen te ontwerpen.

Project, Add Class. Kies voor Windows Form.
Geef als naam KleurDialoog.
Plaats een RadioGroup, een Button en 3 RadioButton Componenten op KleurDialoog.

-

Opdracht G.

Zorg ervoor dat KleurDialoog er als volgt uitziet:

-
Vergeet niet om een passend icon te maken (colordialog.ico). Geef de 3 radiobuttons de volgende namen (Name property) radioButtonBlauw, radioButtonGroen en radioButtonRood. Geef de knop de naam (Name property) buttonSluiten.

Definieer de code die een kleur teruggeeft aan de parent van dit venster (zet dit in het public gedeelte):

Color GetKleur() {
  if (radioButtonBlauw->Checked)
    return Color::Blue;
  else if (radioButtonGroen->Checked)
    return Color::Green;
  else if (radioButtonRood->Checked)
    return Color::Red;
  return Color::Empty;
}

Opdracht H.

Voeg de code toe die het dialoog sluit wanneer men op ButtonSluiten klikt.

Opdracht I.

KleurDialoog moet met een commando vanuit Form1 worden geopend:

Definieer het dialoog in het private gedeelte van Form1:
KleurDialoog ^kleurDialoog;
Om een memberfunctie van KleurDialoog in Form1 aan te kunnen roepen moet bovenin de file Form1.h de volgende regel worden opgenomen: #include "KleurDialoog.h"
Vervang de code van het toegevoegde item (van opdracht F) in MainMenu en het PopupMenu van Form1:
kleurDialoog = gcnew KleurDialoog(); kleurDialoog->ShowDialog(); penKleur = kleurDialoog->GetKleur(); panel1->Invalidate();
Compileer en test het programma (F5).

-

Het zou aardig zijn als KleurDialoog bij het openen meteen de juiste radiobutton zou selecteren als het kruis al blauw, groen of rood is. Dit kun je voor elkaar krijgen door een Set-methode voor de kleur te schrijven, onder GetKleur():

void SetKleur(Color nieuweKleur) {
  if (nieuweKleur == Color::Blue)
    radioButtonBlauw->Checked = true;
  else if (nieuweKleur == Color::Green)
    radioButtonGroen->Checked = true;
  else if (nieuweKleur == Color::Red)
    radioButtonRood->Checked = true;
}

Deze methode moet nog wel aangeroepen worden in Form1. Pas de code als volgt aan:

kleurDialoog = gcnew KleurDialoog();
kleurDialoog->SetKleur(penKleur);
kleurDialoog->ShowDialog();
penKleur = kleurDialoog->GetKleur();
panel1->Invalidate();

Opdracht J.

Ontwerp en implementeer zelf een dialog waarmee de tekst (inhoud en lettertype) die in het TForm1 wordt weergegeven (Hallo!) kan worden aangepast. Er is een common dialog beschikbaar voor het kiezen van een lettertype.

Tips en Trucs.

Bij het gebruik van Visual C++ zijn er een aantal dingen die heel handig zijn om te weten:

Je kunt altijd om hulp vragen met F1 of via de mail: mailto:J.Z.M.Broeders@hhs.nl.
Als je tijdens het editen op een woord rechts klikt met de muis dan verschijnt een pop-up menu waarmee je bijvoorbeeld naar de definitie van een variabele kunt springen.
In de knoppenbalk zitten browser knoppen waarmee je weer terug, en daarna ook weer vooruit kunt springen.
Als je tijdens het editen Ctrl+J indrukt dan verschijnt een keuzewindow met mogelijke waarden/parameters/memberfuncties.
Als je tijdens het debuggen (na een breakpunt) een variabele naam aanwijst dan verschijnt de huidige waarde van deze variabele in een klein windowtje (tool-tip).
Springen naar ander tab blad (bijvoorbeeld in de editor) gaat met Ctrl+Tab.

Meer informatie.

Op de volgende plaatsen vind je meer informatie over het gebruik van Microsoft Visual C++ Express Edition.
